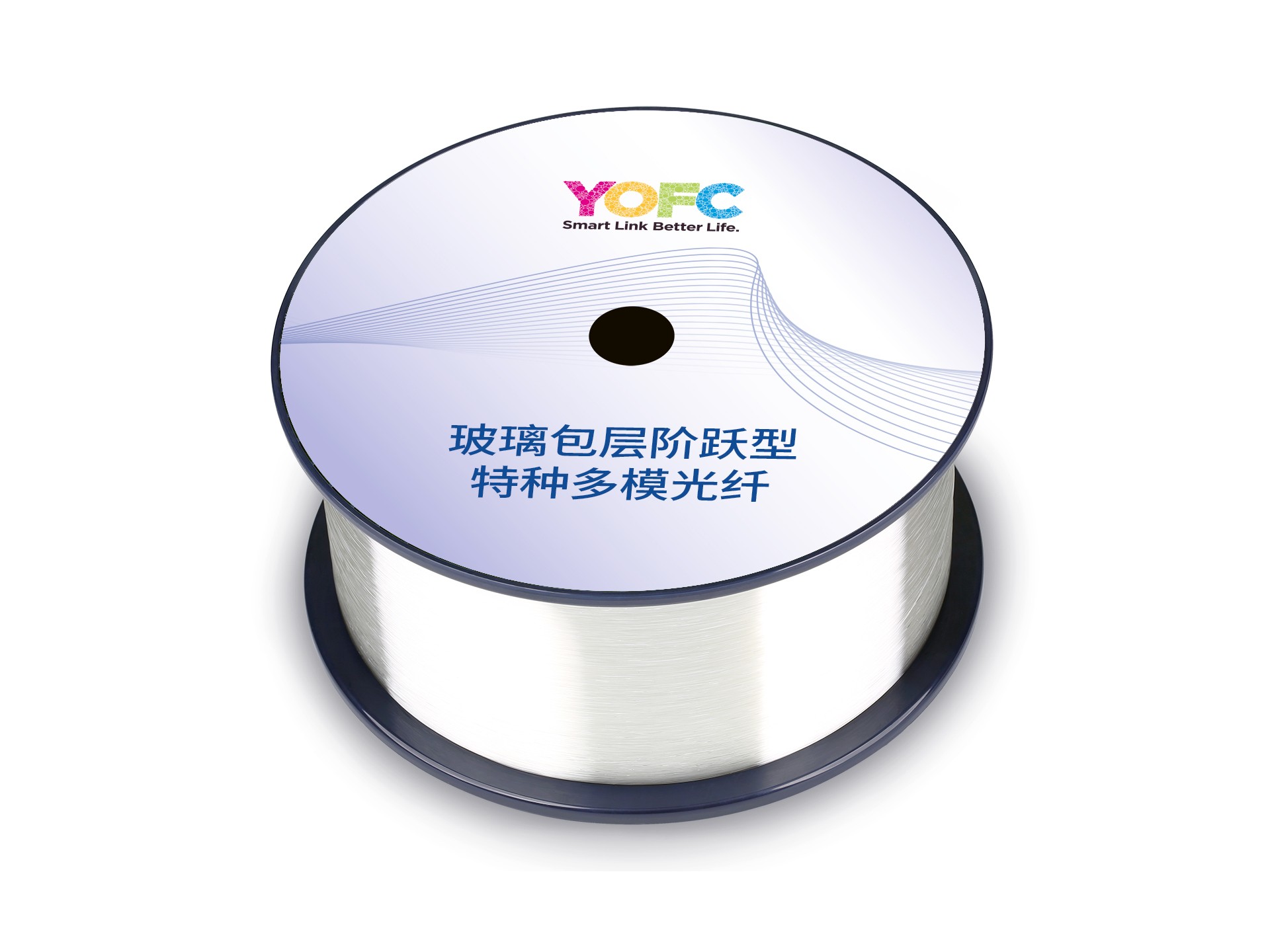

玻璃包层阶跃型特种多模光纤 (SIMM)

发布时间:2023-10-25人气:
  • 产品应用
    • 光纤传感和激光能量传输
    • 数据通信、局域网和有线电视
    • 医疗设备应用
    • 光学设备和连接器
  • 产品特点
    • LED 和激光光源的高效耦合
    • 高功率光能量传输应用
    • 良好的剥离性能
    • 从可见光到近红外波段应用
  • 客户定制信息
    • 数值孔径(NA) 范围从0.10 到0.34
    • 包芯比(CCDR) 范围从1.05 到1.4
    • 芯径从40 μm 到800 μm

规格参数

  • 产品指标一

光纤类型

SI 50/125-22/250

SI 100/140-22/250

SI 105/125-15/250

SI 105/125-22/250

SI 110/125-20/250

产品编号

SI2014-P

SI2014-H

SI2012-J

SI2014-N

SI2013-A

光学性能

数值孔径

0.22±0.02

0.22±0.02

0.15±0.02

0.22±0.02

0.20±0.02

衰减

@850nm (dB/km)

≤3.0

≤3.0

≤8.0

≤4.0

≤15.0

@1300nm(dB/km)

≤2.0

≤1.2

≤18.0

≤8.0

≤25.0

几何性能

光纤芯径 (μm)

50.0±2.0

100.0±3.0

105.0±3.0

105.0±3.0

110.0±3.0

光纤包层直径 (μm)

125.0±2.0

140.0±3.0

125.0±2.0

125.0±2.0

125.0±2.0

光纤外径 (μm)

250.0±10.0

250.0±10.0

250.0±10.0

250.0±10.0

250.0±10.0

芯/包同心度误差 (μm)

≤3.0

≤3.0

≤3.0

≤3.0

≤3.0

芯不圆度 (%)

≤3.0

≤3.0

≤3.0

≤3.0

≤3.0

包层不圆度 (%)

≤2.0

≤2.0

≤2.0

≤2.0

≤2.0

材料

纤芯材料

纯石英玻璃

包层材料

掺F石英玻璃

涂覆材料

双层紫外固化丙烯酸树脂

机械性能

筛选张力 (kpsi)

100

100

100

100

100



  • 产品指标二

光纤类型

SI 200/220-22/500

SI 200/240-22/500

SI 400/440-22/730

SI 600/660-22/960

SI 800/840-22/1400E

产品编号

SI2024-P

SI2014-Q

SI2024-G

SI2024-A

SI2523-B

光学性能

数值孔径

0.22±0.02

0.22±0.02

0.22±0.02

0.22±0.02

0.22±0.02

几何性能

光纤芯径 (μm)

200.0±5.0

200.0±5.0

400.0±8.0

600.0±10.0

800.0±10.0

光纤包层直径 (μm)

220.0±5.0

240.0±5.0

440.0±8.0

660.0±10.0

840.0±10.0

光纤外径 (μm)

500.0±20.0

500.0±20.0

730.0±30.0

960.0±30.0

1400.0±50.0

芯/包同心度误差 (μm)

≤3.0

≤3.0

≤3.0

≤3.0

≤3.0

材料

纤芯材料

纯石英玻璃

包层材料

掺F石英玻璃

涂覆材料

双层紫外丙烯酸树脂或ETFE

机械性能

筛选张力 (kpsi)

100

100

100

100

100
