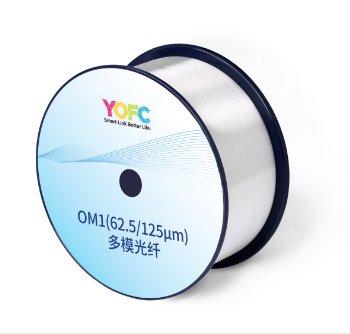

OM1(62.5/125μm)多模光纤

发布时间:2023-11-07人气:

特性

优势和应用

  • 优越的几何一致性
  • 低衰减
  • 在850nm和1300nm波长具有高带宽
  • 使用PCVD工艺制造
  • 极其精确的折射率剖面
  • 局域网应用
  • 视频、音频和数据服务
  • 适用于激光或LED光源的千兆以太网
  • 采用长飞专有双层紫外光固化丙烯酸酯涂层
  • 优良的抗微弯性能
  • 用于紧套光缆性能优越
  • 在多种环境条件下保持性能稳定

规格参数

特性

条件

数据

单位

几何特性

芯直径

--

62.5±2.5

[μm]

芯不圆度

--

≤5.0

[%]

包层直径

--

125.0±1.0

[μm]

包层不圆度

--

≤1.0

[%]

涂层直径

--

245±7

[μm]

涂层/包层同心度

--

≤10.0

[μm]

涂层不圆度

--

≤6.0

[%]

芯层/包层同心度

--

≤1.5

[μm]

光纤长度

--

最长到17.6

[km/盘]

光学特性

衰减

850nm

≤2.7

[dB/km]

1300nm

≤0.6

[dB/km]

满注入带宽

850nm

≥200

[MHz·km]

1300nm

≥500

[MHz·km]

数值孔径

--

0.275±0.015

--

群折射率

850nm

1.496

--

1300nm

1.491

--

零色散波长

--

1320~1365

[nm]

零色散斜率

1320nm≤ λ0 ≤1348nm

≤0.11

[ps/(nm2·km)]

1348nm≤ λ0 ≤1365nm

≤0.001(1458-λ0 )

[ps/(nm2·km)]

宏弯损耗

--

--

--

100圈,半径37.5mm

850nm

≤0.50

[dB]

1300nm

≤0.50

[dB]

背向散射特性 1300nm

台阶(双向测量的平均值)

--

≤0.10

[dB]

长度方向的不规律性和点不连续性

--

≤0.10

[dB]

衰减不均匀性

--

≤0.10

[dB/km]

环境特性 850nm 和 1300nm

温度循环附加衰减

-60℃ 到85℃

≤0.10

[dB/km]

温度-湿度循环附加衰减

-10℃ 到85℃,4%到98% 相对湿度

≤0.10

[dB/km]

浸水附加衰减

23℃, 30 天

≤0.10

[dB/km]

干热附加衰减

85℃,30天

≤0.10

[dB/km]

湿热附加衰减

85℃和85%相对湿度,30天

≤0.10

[dB/km]

机械特性

筛选张力

--

≥9.0

[N]

--

≥1.0

[%]

--

≥100

[kpsi]

涂层剥离力

典型平均剥离力

1.5

[N]

峰值力

≥1.3,≤8.9

[N]

动态疲劳参数(nd, 典型值)

--

20

--
