超贝 ® 宽带 OM5 弯曲不敏感多模光纤

发布时间:2023-11-07人气:

特性

优势和应用

  • 为多波长传输系统优化设计
  • 在850~950nm波长范围内具有高带宽
  • 与现有OM4光纤兼容
  • 支持40&100&400 Gb/S的单波长和多波长的传输系统
  • 优越的几何一致性
  • 低衰减
  • 高带宽
  • 低差分模时延(DMD)
  • 数据中心
  • 数据存储网络
  • 高性能计算中心
  • 办公中心
  • 局域网
  • 非常低的宏弯敏感性
  • 支持在小弯曲半径下使用和安装光缆
  • 采用长飞专有双层紫外光固化丙烯酸酯涂层
  • 优良的抗微弯性能
  • 用于紧套光缆性能优越
  • 在多种环境条件下保持性能稳定
  • 系统链路长度

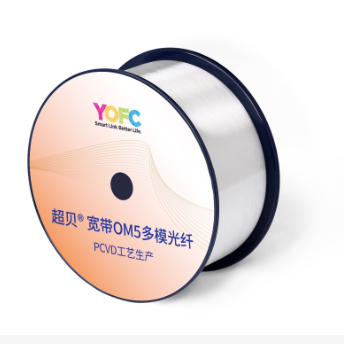

  • 超贝 ® 宽带 OM5 弯曲不敏感多模光纤(图1)

  • 规格参数

  • 特性

    条件

    数据

    单位

    几何特性

    芯直径

    --

    50±2.5

    [μm]

    芯不圆度

    --

    ≤5.0

    [%]

    包层直径

    --

    125.0±1.0

    [μm]

    包层不圆度

    --

    ≤0.6

    [%]

    涂层直径

    --

    245±7

    [μm]

    涂层/包层同心度

    --

    ≤10.0

    [μm]

    涂层不圆度

    --

    ≤6.0

    [%]

    芯层/包层同心度

    --

    ≤1.0

    [μm]

    光纤长度

    --

    最长到8.8

    [km/盘]

    光学特性

    衰减

    850nm

    ≤2.4

    [dB/km]

    953nm

    ≤1.7

    [dB/km]

    1300nm

    ≤0.6

    [dB/km]

    满注入带宽

    850nm

    ≥3500

    [MHz·km]

    953nm

    ≥1850

    [MHz·km]

    1300nm

    ≥500

    [MHz·km]

    有效模式带宽

    850nm

    ≥4700

    [MHz·km]

    953nm

    ≥2470

    [MHz·km]

    链路长度

    --

    --

    --

    100Gb/s WDM1

    --

    150

    [m]

    40Gb/s WDM1

    --

    440

    [m]

    40GBASE-SR4 / 100GBASE-SR102

    850nm

    200

    [m]

    数值孔径

    --

    0.200±0.015

    --

    群折射率

    850nm

    1.482

    --

    1300nm

    1.477

    --

    零色散波长

    --

    1297-1328

    [nm]

    零色散斜率

    --

    ≤4(-103)/(840(λ0
    /840)4)

    [ps/(nm2·km)]

    宏弯损耗3

    --

    @850nm @1300nm

    --

    2圈,半径15mm

    --

    ≤0.1 ≤0.3

    [dB]

    2圈,半径7.5mm

    --

    ≤0.2 ≤0.5

    [dB]

    背向散射特性 850nm 和 1300nm

    台阶(双向测量的平均值)

    --

    ≤0.10

    [dB]

    长度方向的不规律性和点不连续性

    --

    ≤0.10

    [dB]

    衰减不均匀性

    --

    ≤0.08

    [dB/km]

    环境特性 850nm 和 1300nm

    温度附加衰减

    -60℃ 到85℃

    ≤0.10

    [dB/km]

    温度-湿度循环附加衰减

    -10℃ 到85℃,4%到98% 相对湿度

    ≤0.10

    [dB/km]

    浸水附加衰减

    23℃, 30 天

    ≤0.10

    [dB/km]

    干热附加衰减

    85℃,30天

    ≤0.10

    [dB/km]

    湿热附加衰减

    85℃和85%相对湿度,30天

    ≤0.10

    [dB/km]

    机械特性

    筛选张力

    --

    ≥9.0

    [N]

    --

    ≥1.0

    [%]

    --

    ≥100

    [kpsi]

    涂层剥离力

    典型平均剥离力

    1.5

    [N]

    峰值力

    ≥1.3,≤8.9

    [N]

    动态疲劳参数(nd, 典型值)

    --

    20

    --

    备注: 1、SWDM协议支持距离http://www.swdm.org/msa/

               2、光缆在850 nm的最大衰减为3.0 dB/km、熔接/连接器的最大总损耗为1.0 dB以及VCSEL的最大均方根谱宽≤ 0.45 nm情况下的支持距离
               3、宏弯损耗测试的注入条件需满足IEC 61280-4-1标准
