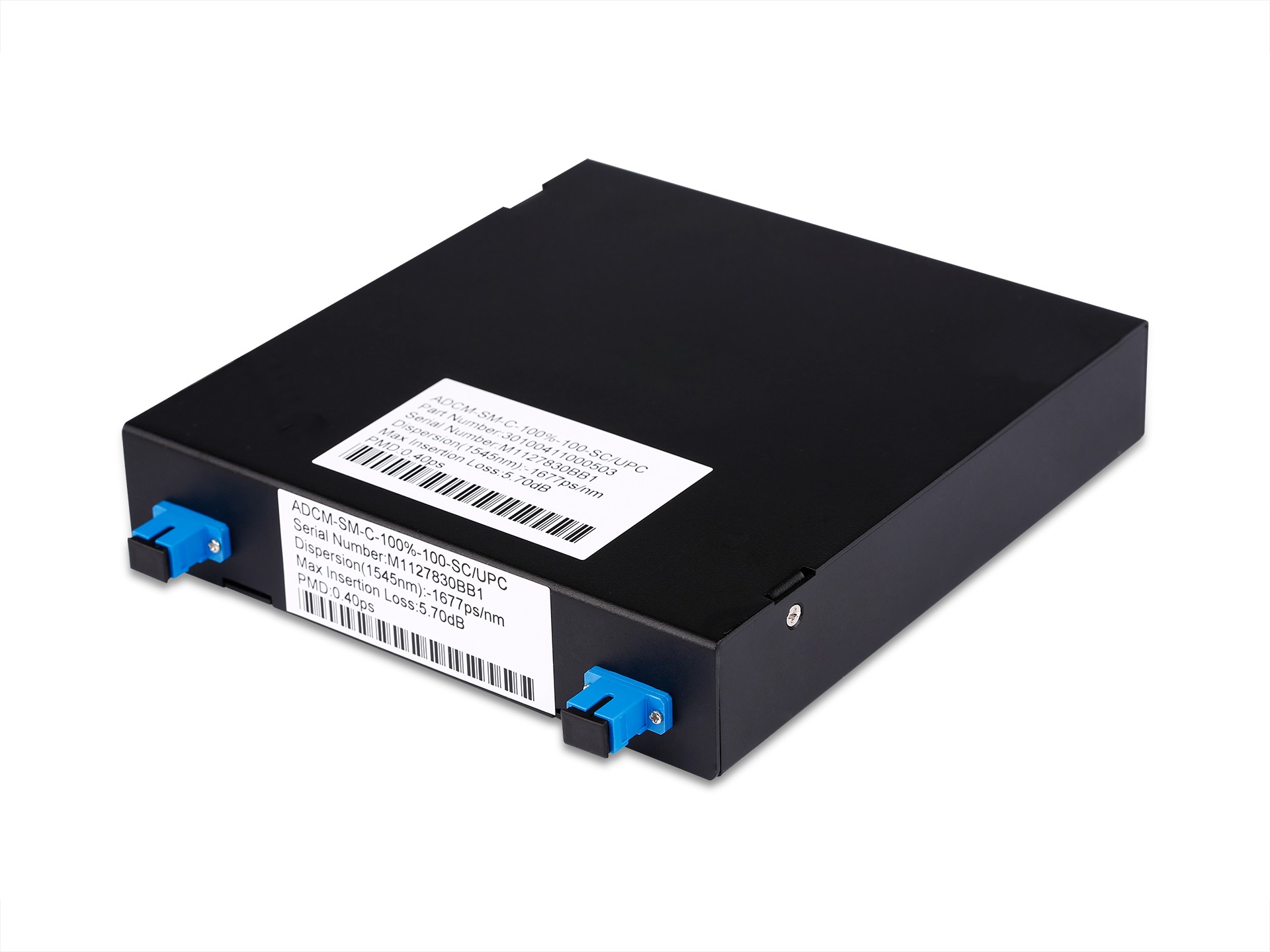

超小型化色散补偿模块

• G.652标准单模光纤长途和城域通信系统
• DWDM传输系统
• SDH传输系统
• CATV有线电视系统
• 色散调节

• DWDM系统宽波段色散补偿和极低的残余色散
• G.652光纤C波段100%斜率补偿（标准值）
• 模块小型化
• 低插入损耗
• 低偏振模色散
• 性能指标通过Telcordia GR-2854-CORE标准认证
• 可靠性通过Telcordia GR-1221-CORE标准认证
• 可提供不同的包装样式、连接器类型和跳线长度

在特定波长获得色散补偿，应满足以下关系式：

• D_TF×L_TF +D_DCF×L_DCF = 0
• D_TF：传输光纤的色散
• L_TF：传输光纤的长度
• D_DCF：色散补偿光纤的色散
• L_DCF：色散补偿光纤的长度

在波段内获得色散斜率补偿，应满足以下关系式：

• S_TF×L_TF +S_DCF×L_DCF = 0
• S_TF：传输光纤的色散
• S_DCF：色散补偿光纤的色散

根据以上两个关系式，获得色散补偿和色散斜率补偿，应满足以下关系式：RDS_DCF = S_DCF / D_DCF = S_TF / D_TF
图为以上补偿传输链路的典型残余色散：
