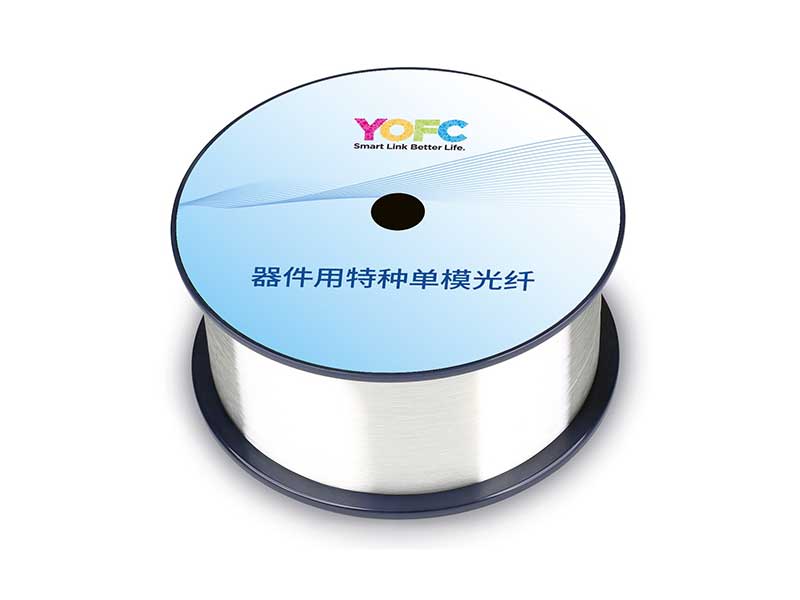

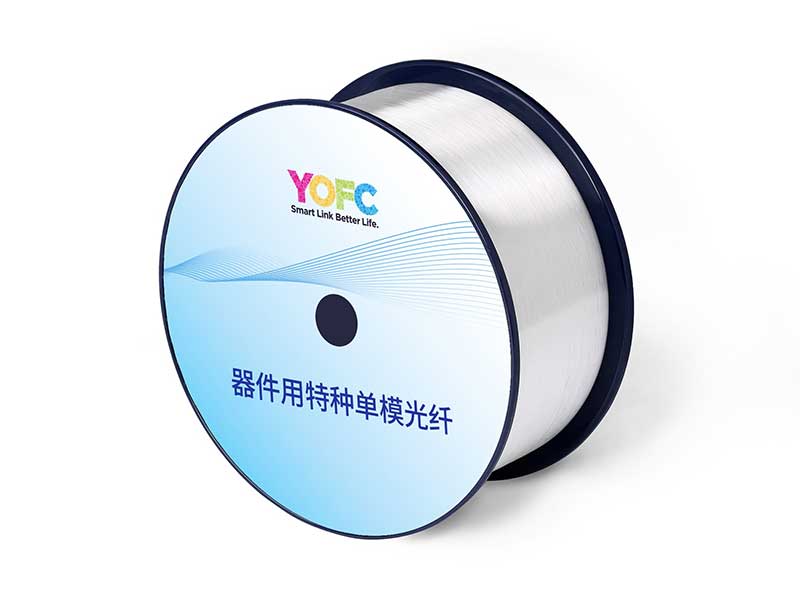

器件特种单模光纤(PH-SMF)

发布时间:2023-10-19人气:
  • 产品应用
    • 弯曲敏感环境 / 小型化器件
    • 尾纤 / 跳线
    • 连接器
    • 耦合器
    • 小型化的集成掺铒光纤放大器 (EDFA)
    • 密集波分复用器件 (DWDM)
  • 产品标准
    • 长飞器件用特种单模光纤系列符合或优于 ITU-T G.657 和IEC60973-2-50 光纤技术规范
  • 产品特点
    • 严格的光学与几何指标
    • 良好的熔接性能
    • 与 G.652 单模光纤具有良好的兼容性
    • 良好的抗宏弯性能
    • 良好的抗微弯性能
    • 良好的机械性能,筛选强度可达到 200kpsi

规格参数

光纤类型PH
9/125-
13/250A

PH
9/125-
13/250C

PH
9/125-
13/200
PH
9/125-
14/250
PH
9/125-
14/250+
PH
9/125-
14/200+
PH
8/125-
14/250
PH
8/125-
14/250B

PH

8/80-

12/165

产品编号

PH1010-APH1010-CPH1010-DPH1011-APH1011-CPH1011-DPH1012-APH1012-BPH1012-C

参考标准

G.652.DG.657.A1G.652.DG.657.A1G.657.A2G.657.A2G.657.B3G.657.B3G.657.B3
光学性能
衰减@1310 (dB/km)≤0.35≤0.35≤0.35≤0.35≤0.35≤0.35≤0.35≤0.35≤0.40
@1383 (dB/km)≤0.35≤0.35≤0.35≤0.35≤0.35≤0.35≤0.35≤0.35-
@1550 (dB/km)≤0.20≤0.20≤0.20≤0.20≤0.21≤0.21≤0.22≤0.22≤0.30
@1625 (dB/km)≤0.24≤0.24≤0.24≤0.24≤0.24≤0.24≤0.24≤0.24-
光纤截止波长 (nm)≤1310≤1310≤1260≤1310≤1310≤1310≤1460≤1310≤1430
模场@1310nm (μm)8.7~9.58.4~9.28.7~9.58.4~9.28.4~9.28.4~9.28.2~9.08.2~9.08.2~9.0
直径@1550nm (μm)9.9~10.99.3~10.39.9~10.99.3~10.39.3~10.39.3~10.39.1~10.19.1~10.19.1~10.1
几何性能
包层直径 (μm)124.7±0.5124.7±0.5125.0±0.7124.7±0.5124.7±0.5124.7±0.5124.7±0.5124.7±0.580.0±1.0
包层不圆度 (%)≤0.5≤0.5≤0.7≤0.5≤0.5≤0.5≤0.5≤0.5≤0.7
涂层直径 (μm)240.0±5.0240.0±5.0200.0±5.0240.0±5.0240.0±5.0195.0±5.0240.0±5.0240.0±5.0165.0±7.0
芯包同心度 (μm)≤0.3≤0.3≤0.5≤0.3≤0.3≤0.3≤0.3≤0.3≤0.5
涂层包层同心度 (μm)≤8≤8≤8≤8≤8≤8≤8≤8≤12
翘曲度 (半径)(m)≥4≥2≥2≥4≥4≥4≥4≥4≥2
宏弯性能
弯曲半径圈数波长附加损耗
(dB)
附加损耗
(dB)
附加损耗
(dB)
附加损耗
(dB)
附加损耗
(dB)
附加损耗
(dB)
附加损耗
(dB)
附加损耗
(dB)
附加损耗
(dB)
10 mm

1

1550-≤0.5-≤0.5≤0.1≤0.1-≤0.03≤0.03
10 mm

1

1625-≤1.5-≤1.5≤0.2≤0.2-≤0.10≤0.10
7.5 mm

1

1550----≤0.2≤0.2≤0.03≤0.08≤0.08
7.5 mm

1

1625----≤0.5≤0.5≤0.15≤0.25≤0.25
5.0 mm

1

1550------≤0.05≤0.15≤0.15
5.0 mm

1

1625------≤0.15≤0.45≤0.45
机械性能
筛选张力(kpsi) 离线100/200100/200100/200100/200100/200100/200100/200100/200100/200
环境特性
项目条件1310nm,1550nm和1625nm附加衰减(dB/km)
温度循环-60℃~ +85℃≤0.05
