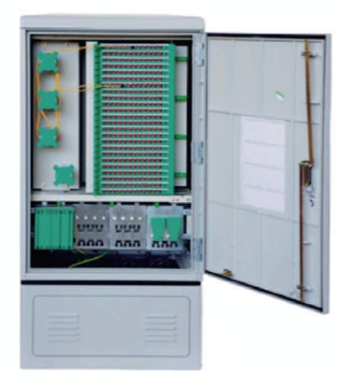

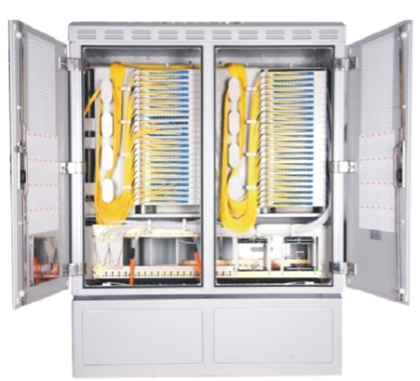

GXF5-78-Y-4N系列常规光缆交接箱

发布时间:2023-10-25人气:
  • 产品标准
    • 满足满足YD-T 988-2015标准。
  • 产品特点
    • 使用12 芯熔接配线一体化模块,熔接配线盘可抽出到箱体外操作
    • 插拔式安装FC、SC、LC 适配器,适用于带状和非带状光缆
    • 提供直熔单元,可实现光纤的直熔和盘储功能
    • 适配器斜35°安装,保证光纤曲率半径大于30mm
    • 可根据需要选配托盘式光分路器和盒式光分路器
    • 有可靠的光缆固定、开剥、接地保护装置
    • 提供各种附件,避免光纤受到意外机械损伤
  • 订货信息
  • 规格

    型号

    材质

    尺寸

    容量安装方式备注
    H*W*D (mm)配线(最大) /直熔(选配)

    96/144

    GXF5-78S-144Y-4N

    SMC

    1035×555×310

    168/144

    壁挂/落地

    单面操作

    288

    GXF5-78S-288Y-4N

    SMC

    1455×750×320

    336/144

    壁挂/落地

    单面操作

    576

    GXF5-78S-576Y-4N

    SMC

    1455×750×540

    672/288

    落地

    双面操作

    1152

    GXF5-78S-1152Y-4N

    SMC

    1555×1500×625

    1344/576

    落地

    双面操作

    96/144

    GXF5-78B-144Y-4N

    不锈钢

    1035×595×300

    168/144

    壁挂/落地

    单面操作

    288

    GXF5-78B-288Y-4N

    不锈钢

    1420×750×320

    336/144

    壁挂/落地

    单面操作

    576

    GXF5-78B-576Y-4N

    不锈钢

    1420×750×320

    672/288

    落地

    双面操作

    1152

    GXF5-78B-1152Y-4N

    不锈钢

    1420×1390×540

    1344/576

    落地

    双面操作

规格参数

性能

参数

 防护等级IP55
插入衰耗≤0.35dB
回波损耗

UPC ≥50dB;APC ≥60dB

插拔耐久性寿命≥1000次
盐雾要求48h测试,产品无锈蚀、变色不良
绝缘电阻≥2x104MΩ/500V(DC)
耐电压≥3000V(DC)/1min 不击穿,无飞弧
