库克®铜数据电缆——6 类非屏蔽电缆

发布时间:2023-10-25人气:

6 类非屏蔽电缆具有高品质电气及机械性能,超越ISO/IEC 11801,ANSI/TIA-568-C.2 标准的要求。紧凑式的线缆设计。数据电缆适用于结构化布线,可用于传输数字或模拟语音、视频和数据信号。适用于所有遵从EN50173-1 和ISO/IEC11801 标准的ICT 网络应用。适用于以太网供电。

产品详情

  • 材料及结构尺寸

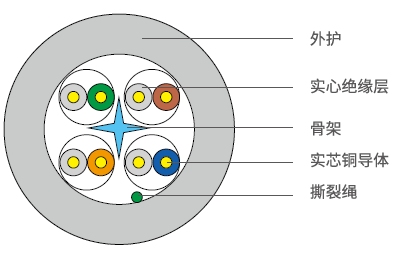

  • 库克®铜数据电缆——6 类非屏蔽电缆(图1)



    • 导体: 23AWG 实心铜导体

    • 绝缘: 实心或发泡PE

    • 护套: 阻燃PVC 或无卤阻燃LSZH

    • 直径: 6.3±0.2mm

    • 中心骨架,分隔开对绞线, 提高串音性能

    • 较低的失真和延迟,突出了其在千兆以太网中的卓越性能

  • 物理电气性能 (20℃ )

  • 最大
    电阻
    不平衡
    直流电阻
    (最大)
    绝缘电阻特性阻抗时延差工作
    温度
    安装时
    允许弯
    曲半径
    弯曲
    半径
    近端不
    平衡衰减
    2%9.5Ω /100m>5000MΩ · km4-250MHz
    100±15Ω
    ≤ 45ns/100m安装温度:-20℃ ~+60℃
    工作温度:-40℃~+70℃
    冷弯:-20℃ x 4h不开裂
    不小于8
    倍电缆外
    静态10倍缆径,动态20倍缆径1 MHz >50dB,
    100 MHz>30dB, 250 MHz >26dB
