- 产品应用
- 5G 前传系统O 波段色散调节
- G.652 标准单模光纤长途和城域通信系统
- DWDM 传输系统
- SDH 传输系统
- CATV 有线电视系统
- 产品特点
- DWDM 系统宽波段色散补偿
- 超低插入损耗
- 超低偏振模色散
- 性能指标通过Telcordia GR-2854-CORE 标准认证
- 可靠性通过Telcordia GR-1221-CORE 标准认证
- 超小型化封装
- 非线性特性
参数
最小值
最大值
布里渊散射域值(dBm)
6
--
非线性系数(n2/Aeff)(W-1)
--
1.4*10-9
有效面积(Aeff)(μm2)
20
--
- 环境特性
项目
最小值
最大值
使用温度范围(℃）
-5
70
存储温度范围(℃）
-40
85
环境/可靠性测试
符合Telcordia GR-2854和GR-1221标准

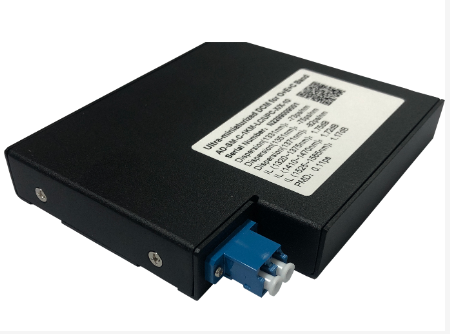

- 封装样式
封装样式
产品类型 尺寸（mm）
连接器类型
跳线长度
小型化封装盒体 AD-1KM 100×100×15 LC/UPC
或按客户要求2.0mm松套缆，出线长度：0.5±0.05m AD-2KM 125×105×20 法兰接口 其它
中性包装或按照客户要求
规格参数
产品类型 AD-1KM AD-2KM 光纤类型
TDCF 工作波段 (nm)
O波段 (1320 ~ 1375) E波段 (1410 ~ 1480) C波段 (1525 ~ 1565) 光纤长度 (km)*① 0.95 ~ 1.05 1.95 ~ 2.05 1331nm色散 (ps/nm) -63 ~ -83 -130 ~ -162 1351nm色散 (ps/nm) -65 ~ -86 -133 ~ -168 1371nm色散 (ps/nm) -69 ~ -94 -142 ~ -184 损耗@1320 ~ 1375nm(dB) ≤ 2.2 ≤ 3.5 损耗@1410 ~ 1470nm(dB) ≤ 2.4 ≤ 3.7 损耗@1525 ~ 1565nm(dB) ≤ 1.6 ≤ 2.3 偏振模色散 (ps) *② ≤ 0.25 ≤ 0.3 偏振相关损耗 (dB) ≤ 0.1 波长相关损耗@1525-1565nm (dB) ≤ 0.3 连接器回波损耗 (dB) ＜ -45 *① 光纤长度的模块可根据客户要求提供。
*② 偏振模色散为在应用波段内用琼斯矩阵法测量的平均差分群时延。
