- 产品应用
- 高能激光传输
- 中短距离通信
- 电力信号传输
- 机车牵引控制
- 医学传感
- 工厂自动化控制
- 激光治疗和手术
- 近红外光谱应用
- 光学测温
- 核辐射监测
- 光纤照明
- 产品特点
- 大的光纤芯径能够提供与LED 和激光光源更高的耦合效率
- 能够适应更广的温度和湿度变化应用环境
- 相对于单、多模光纤具有更有效的连接方式
- 良好的抗疲劳性能
- 抗辐射性能优良
- 与各种光源的兼容性较好
规格参数
- 产品指标一
光纤类型
HP 200/230-37/500E
HP 200/230-40/500
HP200/230-46/500 HP 300/330-37/650E
HP 400/430-37/730E
产品编号
HP2140-A
HP2111-A
HP2112-A HP2140-B
HP2140-C
光学性能
数值孔径
0.37±0.02
0.40±0.02
0.46±0.02 0.37±0.02
0.37±0.02
衰减 @ 850nm (dB/km)
≤8.0
≤5.0
≤8.0 ≤8.0
≤8.0
羟基含量
低羟基
低羟基
低羟基 低羟基
低羟基
光纤折射率结构
阶跃型
渐变型
阶跃型 阶跃型
阶跃型
几何性能
芯层直径
200.0±3.0
200.0±3.0
200.0±3.0 300.0±6.0
400.0±8.0
塑料包层直径 (μm)
230+0/-8
230+0/-8
230+5/-10 330+5/-10
430+5/-10
紧包层直径 (μm)
500.0±25.0
500.0±25.0
500.0±20.0 650.0±30.0
730.0±30.0
芯/包同心度误差 (μm)
≤5.0
≤5.0
≤5.0 ≤6.0
≤8.0

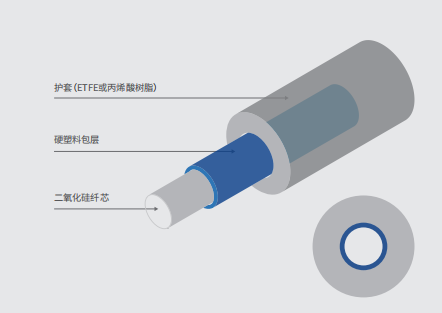

涂覆层/紧包层描述
芯层材料
纯石英
掺杂石英
纯石英 纯石英
纯石英
包层材料
含氟丙烯酸树脂
含氟丙烯酸树脂
含氟丙烯酸树脂 含氟丙烯酸树脂
含氟丙烯酸树脂
紧包层材料
ETFE
丙烯酸树脂
丙烯酸树脂 ETFE
ETFE
机械性能
短期弯曲半径 (mm)
≥10
≥10
≥10 ≥16
≥29
长期弯曲半径 (mm)
≥16
≥16
≥16 ≥24
≥47
工作温度范围 (℃)
-65 ~ +85
-65 ~ +85
-65 ~ +85 -65 ~ +85
-65 ~ +85
筛选张力 (kpsi)
100
100
75 100
75
- 产品指标二
光纤类型
HP 600/630-37/1040E
HP 600/630-37/750E
HP 1000/1100-37/1400E
产品编号
HP2140-D
HP2140-E
HP2142-A
光学性能
数值孔径
0.37±0.02
0.37±0.02
0.37±0.02
衰减 @ 850nm (dB/km)
≤8.0
≤8.0
≤8.0
羟基含量
低羟基
低羟基
低羟基
光纤折射率结构
阶跃型
阶跃型
阶跃型
几何性能
芯层直径 (μm)
600.0±10.0
600.0±10.0
1000.0±20.0
塑料包层直径 (μm)
630.0+5/-10 630.0+5/-10 1100.0+10/-30 紧包层直径 (μm)
1040.0±30.0
750.0±30.0
1400.0±50.0
芯/包同心度误差 (μm)
≤8.0
≤8.0
≤10.0
涂覆层/紧包层描述
芯层材料
纯石英
纯石英
纯石英
包层材料
含氟丙烯酸树脂
含氟丙烯酸树脂
含氟丙烯酸树脂
紧包层材料
ETFE
ETFE
ETFE
机械性能
短期弯曲半径 (mm)
≥58.0
≥58.0
≥73.0
长期弯曲半径 (mm)
≥94.0
≥94.0
≥118.0
工作温度范围 (℃)
-65 ~ +85
-65 ~ +85
-65 ~ +85
筛选张力 (kpsi)
75
75
85
