色散补偿光纤系列(DCF)

发布时间:2023-11-07人气:
  • 产品应用
    • G.652 标准单模光纤骨干和城域通信系统
    • DWDM 传输系统
    • SDH 传输系统
    • CATV 有线电视系统
    • 色散调节

  • 产品特点
    • DWDM 系统宽波段色散补偿和极低的残余色散
    • 可实现C/L 波段80% ~ 120% 斜率补偿
    • 低插入损耗与高的负色散系数
    • 高品质因子
    • 低偏振模色散
    • 可提供不同的包装样式及尺寸、连接器类型和跳线长度
    • 新型的色散补偿光纤具有良好的熔接特性,一次放电完成熔接

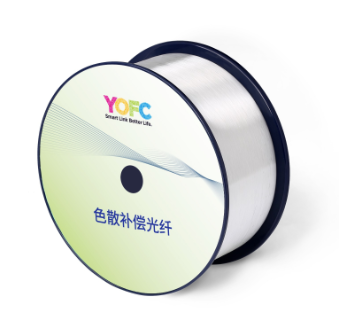

    色散补偿光纤系列(DCF)(图1)

  • 标准产品
    • G.652 C 波段色散补偿光纤 ( 产品编号:DM1012-A )
    • G.652 C 波段细径色散补偿光纤 ( 产品编号:DM1010-E )
    • G.655 C 波段色散补偿光纤 ( 产品编号:DM1011-A )
    • CATV 和高品质因子用DCF ( 产品编号:DM1013-A )

    色散补偿光纤系列(DCF)(图2)

  • 规格参数

  • 光纤类型

    TDCF-G.652C/170BD NDCF-G.652C/250BD SNDCF-G.652C/170DCF-G.655C/250SDCF-G.652C/170LD

    产品编号

    -DM1012-ADM1012-D

    DM1011-A

    DM1013-A

    光学性能

    工作波长 (nm)

    1525~1565

    1525~1565

    1525~1565

    1525~1565

    1525~1565

    模场直径 (μm)

    5.0±1.0@1550nm5.0±1.0@1550nm5.0±1.0@1550nm4.5±1.0@1550nm5.0±1.0@1550nm

    1525~1565nm衰减 (dB/km)

    ≤0.62

    ≤0.62

    ≤0.62

    ≤1.4

    ≤0.6

    1545nm色散系数 (ps/nm·km)

    -100 ~ -250

    -100~-200

    -100~-200

    -160~-360

    ≤-160

    1545nm相对色散斜率 (nm-1)

    0.00309~0.004100.00309~0.004100.00309~0.00410

    0.0176~0.0264

    0.00309~0.00410

    几何性能

    包层直径 (μm)

    87.0 ± 4.0120.0 ± 10.0120.0 ± 10.0110.0 ± 10.0120.0 ± 10.0

    涂覆层直径 (μm)

    170.0 ± 10.0245.0± 10.0175.0± 15.0245.0± 10.0175.0 ± 15.0

    包层不圆度 (%)

    ≤1.0

    ≤1.0

    ≤1.0

    ≤1.0

    ≤1.0

    芯/包同心度误差 (μm)

    ≤1.0

    ≤1.0

    ≤1.0

    ≤1.0

    ≤1.0

    涂覆层结构

    双层紫外固化丙烯酸树脂

    双层紫外固化丙烯酸树脂

    双层紫外固化丙烯酸树脂

    双层紫外固化丙烯酸树脂

    双层紫外固化丙烯酸树脂
